Назначение

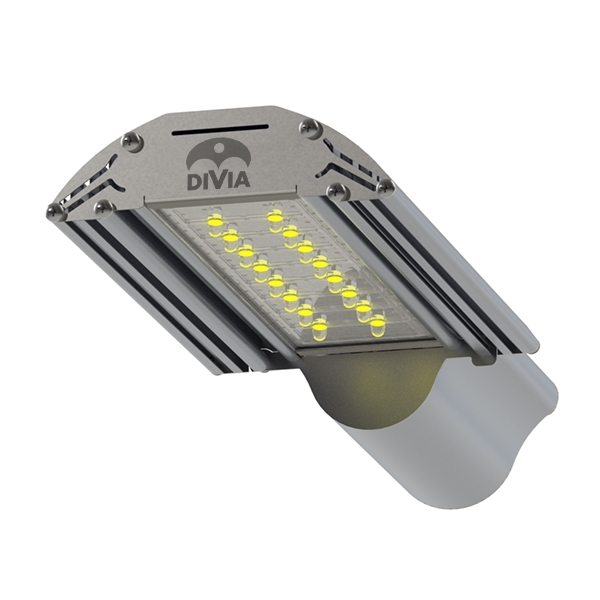

«ДИВИЯ-С» это высокоэффективные светодиодные уличные двухрежимные светильники, разработанные для эксплуатации в составе систем охранного освещения.Светильники «ДИВИЯ-С» обеспечивают два режима освещения - Дежурный (30%) и Тревожный (100%) мощности.
Светильники «ДИВИЯ-С» предназначены для организации освещения периметров промышленных объектов и совместной работы с системами охранной сигнализации периметра и телевизионного наблюдения.
Также светильники «ДИВИЯ-С» могут использоваться для освещения различных территорий внутри объекта: контрольно-пропускных пунктов, пунктов досмотра людей, авто- и ж/д транспорта, автодорог, стоянок строительной техники и автотранспорта, отрытых и закрытых складов и т.д.
Соответствие техническим требованиям
Светильники «ДИВИЯ-С» соответствуют техническим требованиям:
- Постановление Правительства РФ от 03.08.2024 № 1046 «Об утверждении Требований обеспечения безопасности и антитеррористической защищенности объектов топливно-энергетического комплекса»;
- Постановление Правительства РФ от 25 марта 2015 г. N 272 "Об утверждении требований к антитеррористической защищенности мест массового пребывания людей и объектов (территорий), подлежащих обязательной охране войсками национальной гвардии Российской Федерации, и форм паспортов безопасности таких мест и объектов (территорий)".
Конструктивные особенности
Светильники «ДИВИЯ-С» выполнены на современной высококачественной элементной базе с использованием высокоэффективных энергосберегающих LED-технологий.
Оптическая система
Оптическая система светильников «ДИВИЯ-С» производится по уникальной технологии монолитного литья из прозрачного поликарбоната. Расплавленный полимер заполняет формы микрорельефа, вытесняя воздух и образует единое целое с печатной платой и корпусами светодиодов. Таким образом, уменьшается тепловое сопротивление и снижается количество поверхностей отражения света, что приводит к увеличению светоотдачи и повышению ресурса светильника. Кроме того, применяемый полимерный состав надежно защищает светодиоды от механических повреждений и воздействия окружающей среды.
Светильники «ДИВИЯ-С» выпускаются с оптическими системами, формирующими следующие кривые силы света:
- Ш1-1 - для освещения участков периметра;
- Д - для освещения пунктов пропуска, площадок досмотра;
- К1Д - для освещение проездов, складов, контейнерных площадок.
|
|
|
Корпус
Корпуса светильников «ДИВИЯ-С» выполнены из легкого и прочного алюминиевого сплава, покрытого оксидным покрытием увеличенной толщины, что гарантирует 20-летний срок службы даже в условиях влажного и жаркого климата, а также при воздействии солевого тумана. Специальная форма корпуса препятствует образованию наледи и сосулек, а большая площадь рассеяния позволяет эффективно отводить тепло, обеспечивая «комфортный» температурный режим внутренним компонентам светильника.
Конструкция корпусов предполагает крепление светильников на консольные опоры; для этого предусмотрены узлы крепления с диаметром отверстий под опору 51 или 61 мм.
Отличительные особенности:
- Два режима работы – Дежурный и Тревожный. Управление переключением режимов «сухой контакт»;
- Высокая энергоэффективность – не менее 140 лм/Вт;
- Постоянный световой поток во всем диапазоне напряжений питания 160…280В;
- Плавный пуск;
- Встроенные системы защиты: от подключения к сети 380В; от воздействия импульсов до 5 кВ в течении 5 мкс; от перегрева;
- Защита линии управления от подключения к сети 220В;
- Широкий диапазон рабочих температур -60…+50°С;
- Простота монтажа и подключения;

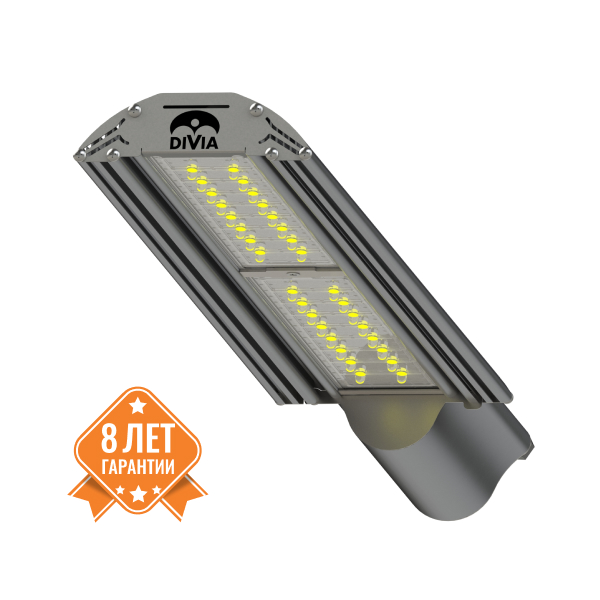

- Расширенная гарантия — до 8 лет и большой срок службы – до 20 лет.
Управление режимами освещения
Управление переключением режимов освещения осуществляется замыканием / размыканием пары управляющих контактов. В качестве устройства управления НПЦ "Трезор" рекомендует использовать блок линейный «ТРЕЗОР-БЛ».
Блок линейный комплектуется модульными платами входа или выхода и позволяет переключать режимы работы группы светильников, подключенных к общей линии управления, по сигналам тревоги от периметровых средств обнаружения, входящих в состав системы «ТРЕЗОР», или любых охранных извещателей с тревожным выходом типа «сухой контакт». В зависимости от количества установленных модульных плат выхода, блок линейный может управлять от 1 до 4 групп светильников по 32 светильника в каждой группе. Максимальная длина каждой линии управления до 1500 м.
Рекомендации по размещению светильников
Для соблюдения требований нормативных документов (ПП РФ №1046 и №272) монтаж светильников производится на опоры консольные «ДИВИЯ-О-К» с шагом 20 м на высоте 5,0 м (для ДИВИЯ-С-Ш1-1-40).
При этом формируется равномерно освещенная сплошная полоса шириной не менее 3 метров по периметру объекта и обеспечивается гарантированная освещенность не менее 10 люкс во всех контролируемых зонах в Тревожном режиме, 0,5 люкс – в Дежурном режиме.
Основные технические характеристики светильников "ДИВИЯ-С":
| ПАРАМЕТР | ЗНАЧЕНИЕ |
|---|---|
| Напряжение питания | 160…280 В перем. тока |
| Параметры цепи управления: | |
| – максимальное напряжение на разомкнутом входе; | – 15 В; |
| – максимальный ток через замкнутый вход, не более; | – 7 мА; |
| – сопротивление разомкнутого внешнего контакта; | – 100 кОм; |
| – сопротивление замкнутого внешнего контакта, включая сопротивление управляющей цепи. | – 1000 Ом. |
|
Режимы освещение |
2 Режима: тревожный (100%) и дежурный (30%) мощности |
| Энергоэффективность, не менее | 125 лм/Вт |
| Класс энергетической эффективности | А |
| Класс светораспределения | П |
| Коэффициент мощности драйвера cosφ при 220В | не менее 0,98 |
| Класс защиты от поражения электрическим током | I |
| Цветовая температура | 5000 К |
| Типы кривой силы света | Ш1-1, Д, К1Д |
| Управление переключением режимов | «сухой контакт» |
|
Максимальная длина линии управления режимами освещения |
1500 м (при использовании кабеля с сечением жилы не менее 0,75 мм2) |
|
Максимальное количество светильников, подключаемых в общую линию управления |
не более 32-х |
| Диапазон рабочих температур | -60…+50 °С |
| Герметизация | по нормам IP67 |
| Гарантийный срок эксплуатации | 8 лет |
| Срок службы | до 20 лет |
| Наименование | Фото | Обозначение | Описание | Ед. изм |
|---|---|---|---|---|
| ДИВИЯ-С-Ш1-1-30 |
|
ТРДУ.676269.001-01.10 | Светильник светодиодный двухрежимный 30 Вт. Двухрежимный, упр. «сухой контакт», КСС Ш1-1 (широкая осевая), ном. мощность 30Вт, -60…+50°С, IP67, крепление на консоль. |
к-т |
| ДИВИЯ-С-Ш1-1-40 |
|
ТРДУ.676269.001-01.11 | Светильник светодиодный двухрежимный 40 Вт. Двухрежимный, упр. «сухой контакт», КСС Ш1-1 (широкая осевая), ном. мощность 40Вт, -60…+50°С, IP67, крепление на консоль. |
к-т |
| ДИВИЯ-С-Ш1-1-50 |
|
ТРДУ.676269.001-01.12 | Светильник светодиодный двухрежимный 50 Вт. Двухрежимный, упр. «сухой контакт», КСС Ш1-1 (широкая осевая), ном. мощность 50Вт, -60…+50°С, IP67, крепление на консоль. |
к-т |
| ДИВИЯ-С-Ш1-1-60 |
|
ТРДУ.676269.001-01.13 | Светильник светодиодный двухрежимный 60 Вт. Двухрежимный, упр. «сухой контакт», КСС Ш1-1 (широкая осевая), ном. мощность 60Вт, -60…+50°С, IP67, крепление на консоль. |
к-т |
| ДИВИЯ-С-Ш1-1-70 |
|
ТРДУ.676269.001-01.14 | Светильник светодиодный двухрежимный 70 Вт. Двухрежимный, упр. «сухой контакт», КСС Ш1-1 (широкая осевая), ном. мощность 70Вт, -60…+50°С, IP67, крепление на консоль. |
к-т |
| ДИВИЯ-С-Ш1-1-80 |
|
ТРДУ.676269.001-01.15 | Светильник светодиодный двухрежимный 80 Вт. Двухрежимный, упр. «сухой контакт», КСС Ш1-1 (широкая осевая), ном. мощность 80Вт, -60…+50°С, IP67, крепление на консоль. |
к-т |
| ДИВИЯ-С-Д-30 |
|
ТРДУ.676269.001-02.10 | Светильник светодиодный двухрежимный 30 Вт. Двухрежимный, упр. «сухой контакт», КСС Д (косинусная), ном. мощность 30Вт, -60…+50°С, IP67, крепление на консоль. |
к-т |
| ДИВИЯ-С-Д-40 |
|
ТРДУ.676269.001-02.11 | Светильник светодиодный двухрежимный 40 Вт. Двухрежимный, упр. «сухой контакт», КСС Д (косинусная), ном. мощность 40Вт, -60…+50°С, IP67, крепление на консоль. |
к-т |
| ДИВИЯ-С-Д-50 |
|
ТРДУ.676269.001-02.12 | Светильник светодиодный двухрежимный 50 Вт. Двухрежимный, упр. «сухой контакт», КСС Д (косинусная), ном. мощность 50Вт, -60…+50°С, IP67, крепление на консоль. |
к-т |
| ДИВИЯ-С-Д-60 |
|
ТРДУ.676269.001-02.113 | Светильник светодиодный двухрежимный 60 Вт. Двухрежимный, упр. «сухой контакт», КСС Д (косинусная), ном. мощность 60Вт, -60…+50°С, IP67, крепление на консоль. |
к-т |
| ДИВИЯ-С-Д-70 |
|
ТРДУ.676269.001-02.14 | Светильник светодиодный двухрежимный 70 Вт. Двухрежимный, упр. «сухой контакт», КСС Д (косинусная), ном. мощность 70Вт, -60…+50°С, IP67, крепление на консоль. |
к-т |
| ДИВИЯ-С-Д-80 |
|
ТРДУ.676269.001-02.15 | Светильник светодиодный двухрежимный 80 Вт. Двухрежимный, упр. «сухой контакт», КСС Д (косинусная), ном. мощность 80Вт, -60…+50°С, IP67, крепление на консоль. |
к-т |
| ДИВИЯ-С-К1Д-30 |
|
ТРДУ.676269.001-03.10 | Светильник светодиодный двухрежимный 30 Вт. Двухрежимный, упр. «сухой контакт», КСС К1Д (косинусная концентрированная), ном. мощность 30Вт, -60…+50°С, IP67, крепление на консоль. |
к-т |
| ДИВИЯ-С-К1Д-40 |
|
ТРДУ.676269.001-03.11 | Светильник светодиодный двухрежимный 40 Вт. Двухрежимный, упр. «сухой контакт», КСС К1Д (косинусная концентрированная), ном. мощность 40Вт, -60…+50°С, IP67, крепление на консоль. |
к-т |
| ДИВИЯ-С-К1Д-50 |
|
ТРДУ.676269.001-03.12 | Светильник светодиодный двухрежимный 50 Вт. Двухрежимный, упр. «сухой контакт», КСС К1Д (косинусная концентрированная), ном. мощность 50Вт, -60…+50°С, IP67, крепление на консоль. |
к-т |
| ДИВИЯ-С-К1Д-60 |
|
ТРДУ.676269.001-03.13 | Светильник светодиодный двухрежимный 60 Вт. Двухрежимный, упр. «сухой контакт», КСС К1Д (косинусная концентрированная), ном. мощность 60Вт, -60…+50°С, IP67, крепление на консоль. |
к-т |
| ДИВИЯ-С-К1Д-70 |
|
ТРДУ.676269.001-03.14 | Светильник светодиодный двухрежимный 70 Вт. Двухрежимный, упр. «сухой контакт», КСС К1Д (косинусная концентрированная), ном. мощность 70Вт, -60…+50°С, IP67, крепление на консоль. |
к-т |
| ДИВИЯ-С-К1Д-80 |
|
ТРДУ.676269.001-03.15 | Светильник светодиодный двухрежимный 80 Вт. Двухрежимный, упр. «сухой контакт», КСС К1Д (косинусная концентрированная), ном. мощность 80Вт, -60…+50°С, IP67, крепление на консоль. |
к-т |
